ハイキューパーツの公式ブログ「テクニカルガイド」

タブレットやスマートフォンでの閲覧の際は、テーブルを横にスクロールしてご覧ください。
取付部は平坦部を基本としています。取付部が奥まっている場合や、テーパー形状の場合は加工が必要な場合があります。

No. 商品名 型番 パーツ構成(pcs) 最大部径
(mm)
高さ・長さ
(足・ピン除く)
(mm)
取付部
(mm)
足・ピン径
(mm)
内径
(mm)
ピン穴径
(mm)
オプション
パーツ

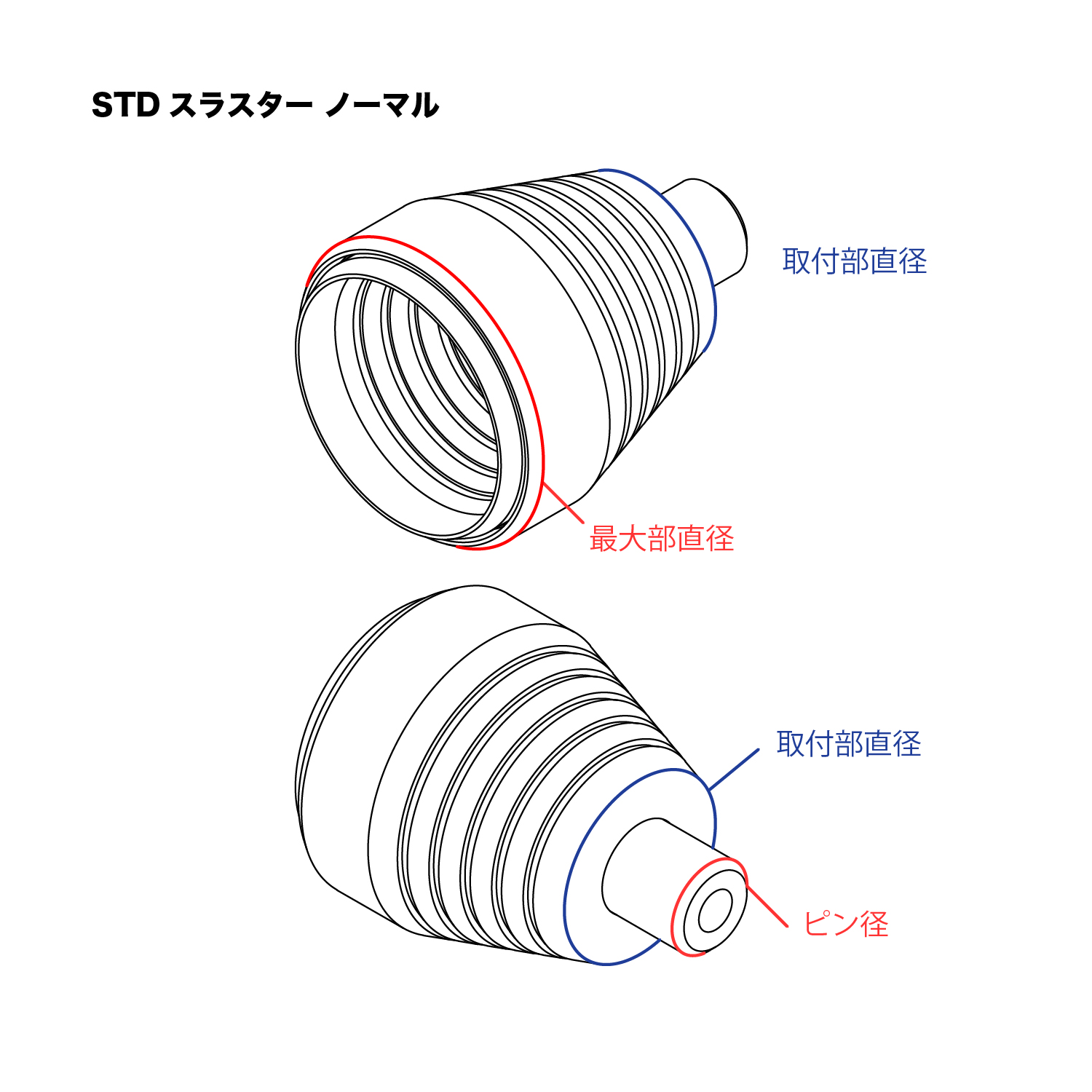

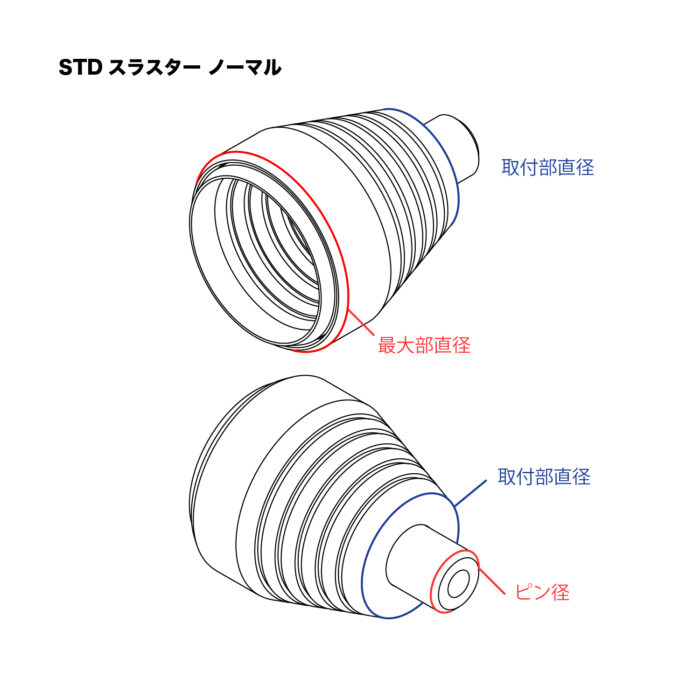

1 STDスラスター
ノーマル4.0mm(4セット入)
STD-N040-V2 2 4.0 4.0 2.5 1.5 SDS-040-V2
2 STDスラスター
ノーマル6.0mm(2セット入)
STD-N060-V2 2 6.0 6.0 3.2 1.5 SDS-060-V2
3 STDスラスター
ノーマル8.0mm(2セット入)
STD-N080-V2 2 8.0 8.0 5.0 2.5 SDS-080-V2
4 STDスラスター
ノーマル10.0mm(2セット入)
STD-N100-V2 2 10.0 10.0 6.25 2.5 SDS-100-V2
5 STDスラスター
ノーマル12.0mm(2セット入)
STD-N120-V2 2 12.0 12.0 7.5 2.5 SDS-120-V2
6 STDスラスター
ノーマル14.0mm(2セット入)
STD-N140-V2 2 14.0 14.1 8.5 3.0 SDS-140-V2
7 STDスラスター
ノーマル16.0mm(2セット入)
STD-N160-V2 2 16.0 16.0 9.6 3.0 SDS-160-V2

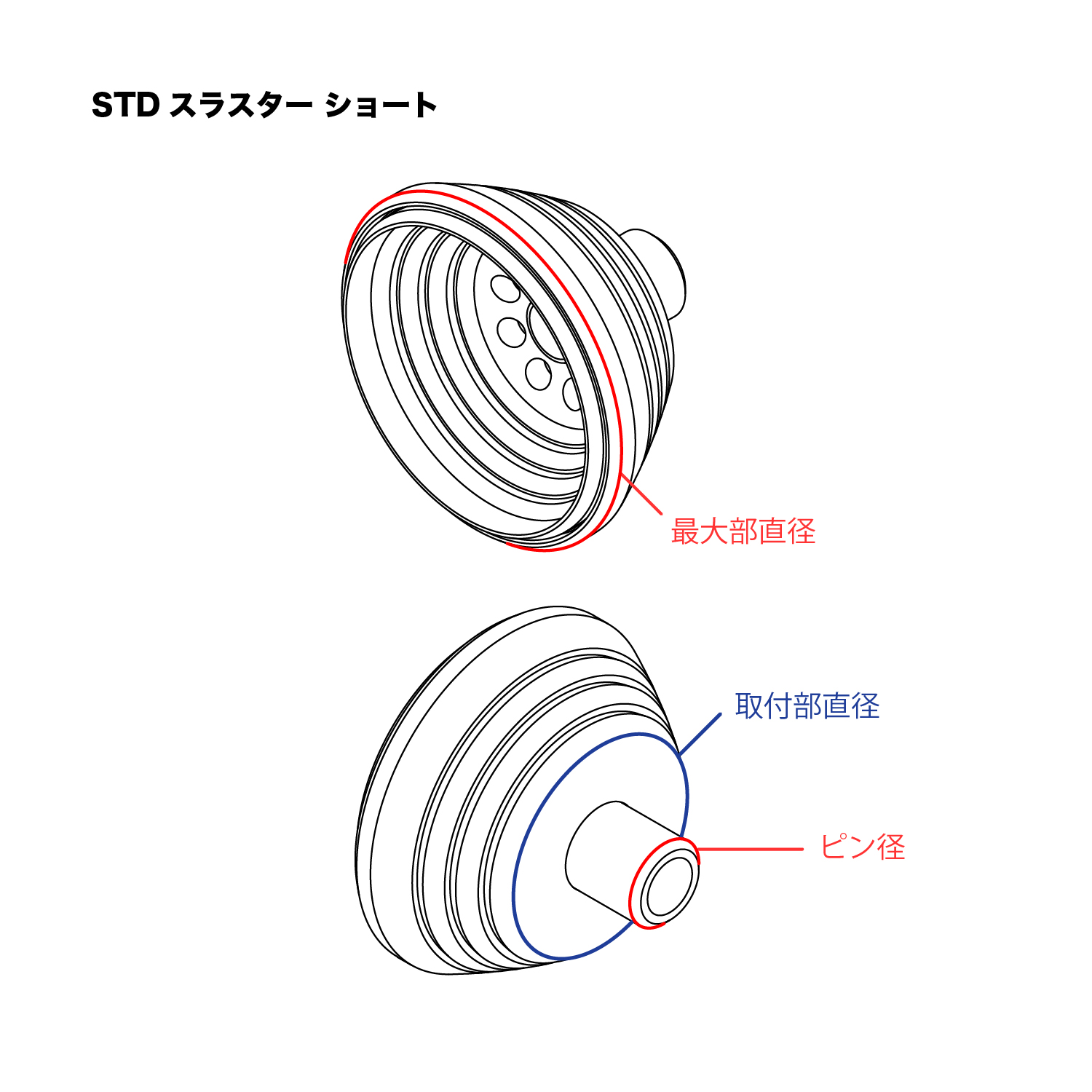

8 STDスラスター
ショート4.0mm(4セット入)
STD-S040-V2 2 4.0 2.0 2.5 1.5 SDS-040-V2
9 STDスラスター
ショート6.0mm(2セット入)
STD-S060-V2 2 6.0 2.7 3.75 1.5 SDS-060-V2
10 STDスラスター
ショート8.0mm(2セット入)
STD-S080-V2 2 8.0 3.5 5.0 2.0 SDS-080-V2
※要接着
11 STDスラスター
ショート10.0mm(2セット入)
STD-S100-V2 2 10.0 4.5 6.25 2.5 SDS-100-V2
12 STDスラスター
ショート12.0mm(2セット入)
STD-S120-V2 2 12.0 5.5 7.5 2.5 SDS-120-V2
13 STDスラスター
ショート16.0mm(2セット入)
STD-S160-V2 3 16.0 7.0 9.6 3.0 SDS-160-V2
14 STDスラスター
ショート20.0mm(2セット入)
STD-S200-V2 3 20.0 8.7 12.0 6.0

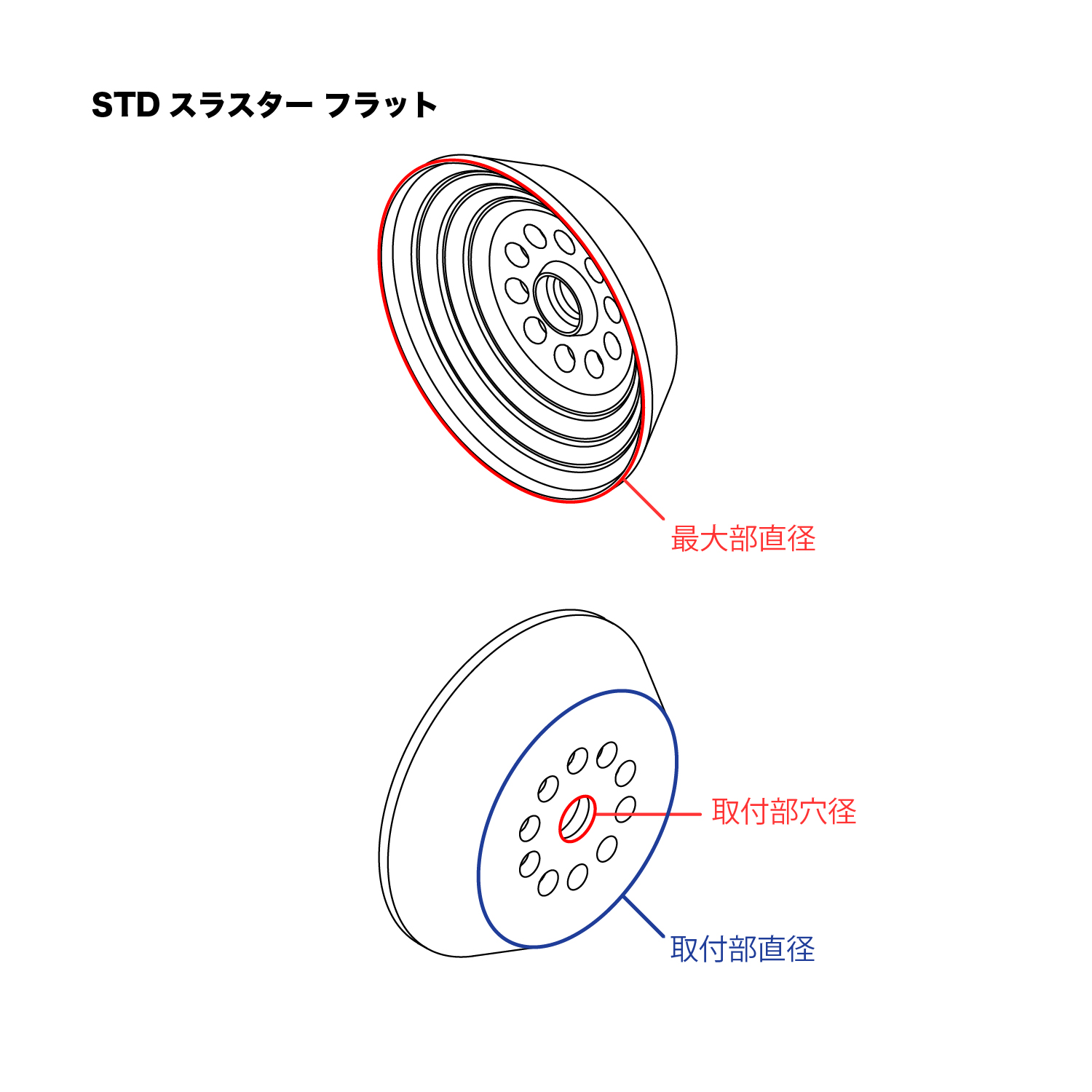

15 STDスラスター
フラット5.5mm(2個入)
STD-F055-V2 1 5.5 1.5 4.0 なし
16 STDスラスター
フラット8.5mm(2個入)
STD-F085 1 8.5 2.0 6.5 なし
17 STDスラスター
フラット10.0mm(2個入)
STD-F100 1 10.0 2.5 7.5 なし
18 STDスラスター
フラット12.0mm(2個入)
STD-F120 1 12.0 3.0 9.0 なし
19 STDスラスター
フラット16.0mm(2個入)
STD-F160 1 16.0 4.0 12.0 なし
20 STDスラスター
フラット18.0mm(2個入)
STD-F180-V2 1 18.0 4.5 13.5 なし
21 STDスラスター
フラット20.0mm(2個入)
STD-F200-V2 1 20.0 5.0 15.0 なし

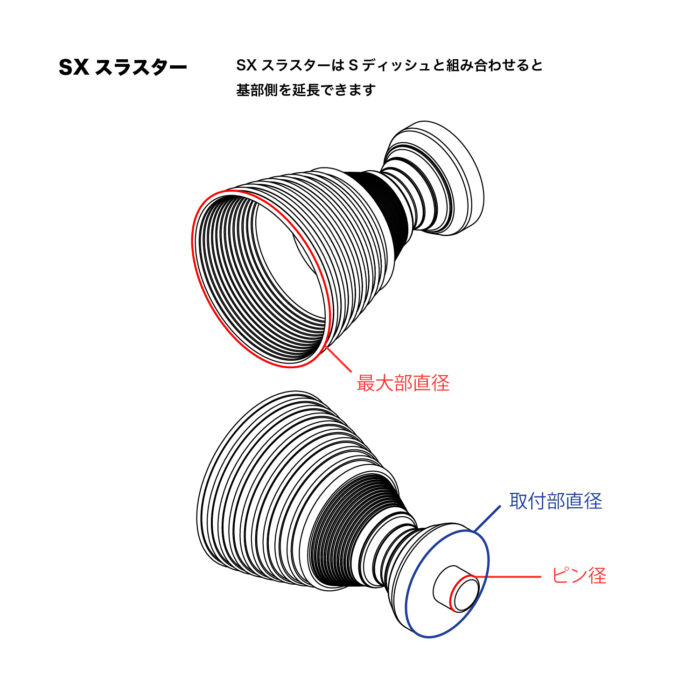

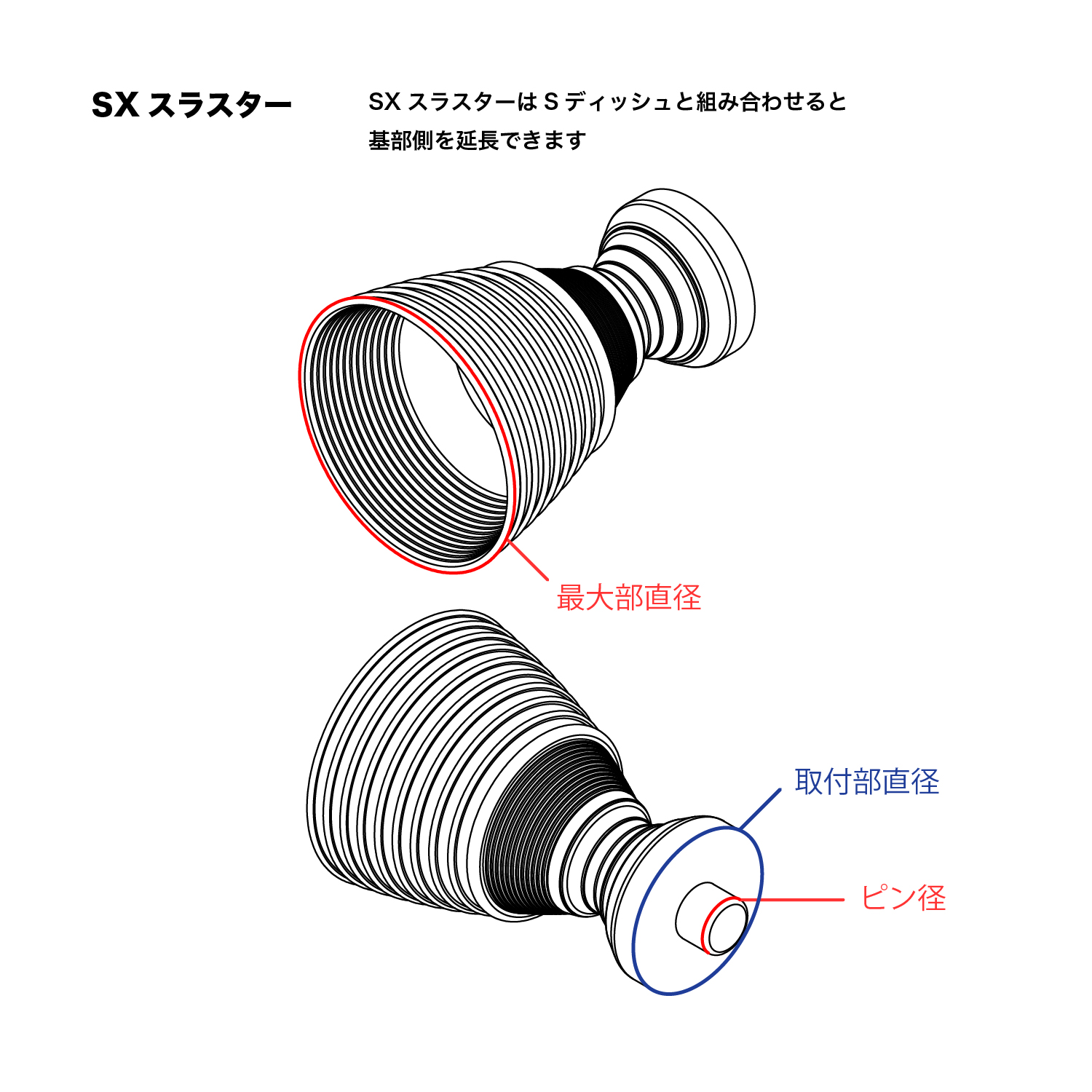

22 SXスラスター
4.0mm(2セット入)
SX-N040-V2 3 4.0 5.2 2.3 1.5 SDS-040-V2
23 SXスラスター
6.0mm(2セット入)
SX-N060-V2 3 6.0 7.8 3.55 1.5 SDS-060-V2
24 SXスラスター
8.0mm(2セット入)
SX-N080-V2 3 8.0 10.6 4.75 2.5 SDS-080-V2
25 SXスラスター
10.0mm(2セット入)
SX-N100-V2 3 10.0 13.2 6.0 2.5 SDS-100-V2
26 SXスラスター
12.0mm(2セット入)
SX-N120-V2 3 12.0 16.1 7.25 2.5 SDS-120-V2

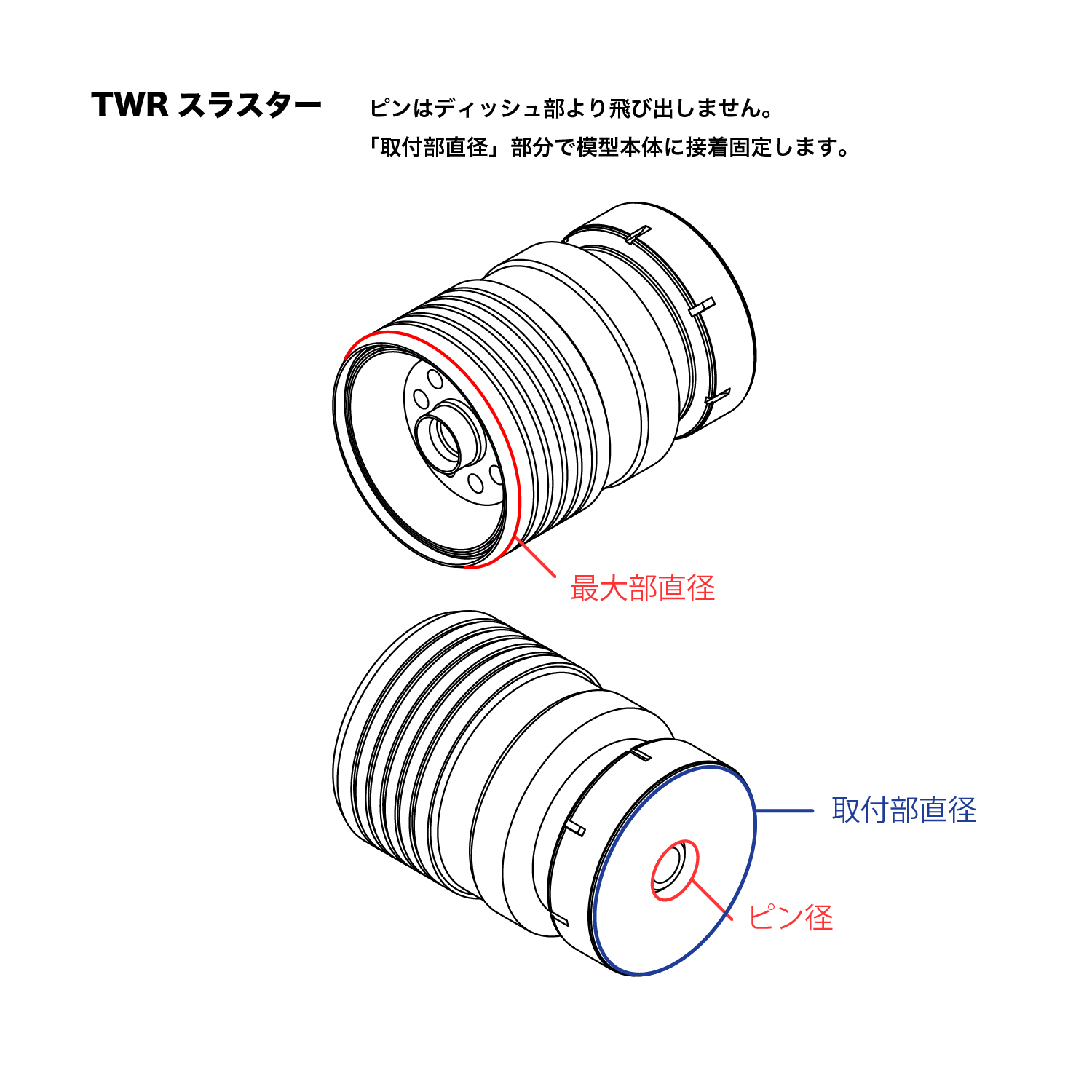

27 TWRスラスター
6.0mm(2セット入)
TWR-060 3 6.1 (Sディッシュ)
6.0(アウター)
8.7 6.1(Sディッシュ) 2.5 Sディッシュ同梱
28 TWRスラスター
8.0mm(2セット入)
TWR-080 3 8.0 11.4 8.0(Sディッシュ) 2.5 Sディッシュ同梱
29 TWRスラスター 10.0mm(2セット入) TWR-100 3 10.0 14.0 10.0(Sディッシュ) 2.5 Sディッシュ同梱
30 TWRスラスター 12.0mm(2セット入) TWR-120 3 12.0 16.7 12.0(Sディッシュ) 2.5 Sディッシュ同梱
31 Sディッシュ
4.0mm用(4個入)
SDS-040-V2 1 3.5 1.3 3.5 なし 2.3 1.5
32 Sディッシュ
6.0mm用(4個入)
SDS-060-V2 1 4.8 1.7 4.8 なし 3.6 1.5
33 Sディッシュ
8.0mm用(4個入)
SDS-080-V2 1 6.1 2.1 6.1 なし 4.8 2.5
34 Sディッシュ
10.0mm用(4個入)
SDS-100-V2 1 7.6 2.6 7.6 なし 6.1 2.5
35 Sディッシュ
12.0mm用(4個入)
SDS-120-V2 1 9.1 3.0 9.1 なし 7.3 2.5
36 Sディッシュ
14.0mm用(2個入)
SDS-140-V2 1 10.0 3.2 10.0 なし 8.2 3.0
37 Sディッシュ
16.0mm用(2個入)
SDS-160-V2 1 11.3 3.5 11.3 なし 9.3 3.0
