2019年11月中旬発売「ワンタッチLEDシリーズ2」より第一弾 7製品

「ワンタッチLEDシリーズ2」は
模型用に特化した基板ベースの電飾システム

模型組み込み用に特化した専用設計のLED電飾システム。
USB電源給電をベースとして、メカモデルやカーモデル、ジオラマへの組み込みを想定しています。「挿すだけで使える。LEDに対しての予備知識不要。買って帰ればすぐ使える」がコンセプト。電源、スイッチ、分岐などの基板をつなぎ合わせるだけで機能が追加できます。基板は模型用を想定したもので、20mm角に収まる小型のもの。電飾が初めてのビギナーから、中規模の電飾システムを組みたいミドルユーザーまでをカバーする新シリーズです。

特長１・極小コネクター

コネクターは正しい向きでしか差し込めない設計です。無理に差し込まないように注意してください。極小のコネクターを採用した新規格です。
直径約３ミリの穴があればコネクターごと配線を通せます。もっと細い場所に通したい場合は、通したい部分に約0.7mm幅スリット穴などを開けて、配線だけを滑り込ませてください。

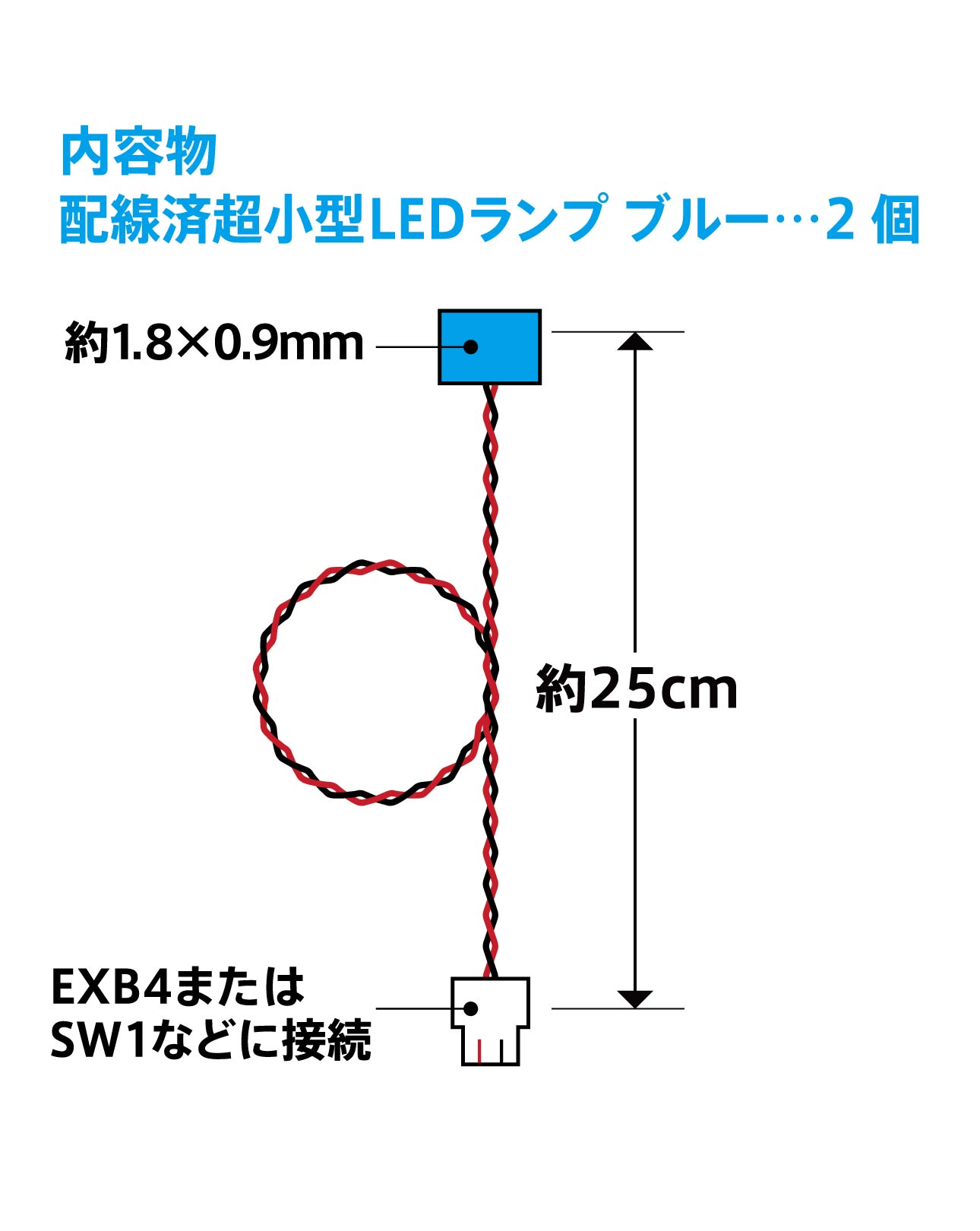

特長２・配線済超小型LED

発光部先端は約２ミリ。多彩なカラーラインナップを予定しています。接続するLEDランプは色を問わず、シリーズに対応したランプであればどの色でも同時に使用可能です。
分岐ボードを使うことで、最大10灯まで同時点灯可能（BTBUSB使用時）。プログラム書き込み済みの分岐ボードを使うと点灯パターンを変更することができます。

特長３・専用設計基板

約2cm角の専用設計基板に必要機能を集約しています。模型に組み込みやすいようなるべく薄く小さくしました。最も厚い部品でも3.8mmの厚みに抑えています。

特長４・ネジ止め用切り欠き

スイッチのオンオフや、コードの抜き差しで基板がぐらつかないように、ネジ止め用の切り欠きを設けました。2枚の基板を重ねてスタックして使いたい場合にも便利な、共通のレイアウトです。
推奨ネジ：M1.6×4mm、M1.6×8mm
※下穴1.3mm

点灯イメージ

ホワイト

ブルー

レッド

模型への組込例

以前作成しましたコトブキヤ「フレームアームズ」のミキシングビルド「ゴブリン」への使用例。詳細はこちら

画像

基本データ
